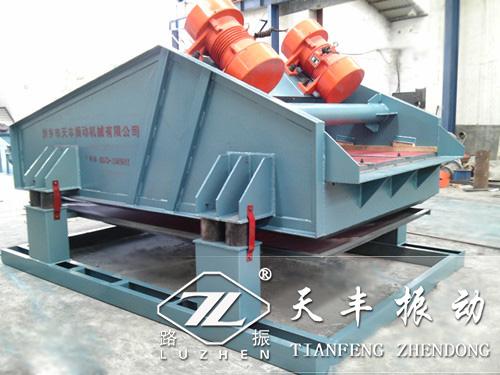

ZSG系列重型振動篩
產品分類： 大型篩機系列
ZSG系列重型振動篩是一種新型的通用篩分設備，其篩箱運動軌跡近似為直線。
訂購熱線：15516627803
ZSG重型振動篩產品概述
ZSG系列重型振動篩是我公司在實踐中自行研制的一種新型篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用節能振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。
ZSG型重型篩主要特點
1.體積小,篩分能力大.
2.重量輕,便于安裝及工藝布置.
3.能耗少,可節約大量能源.
4.價格低,備件量極少.
5.結構簡單,造型美觀.
6.篩網由小塊拼裝,且更換極為簡便.
工作原理和結構
ZSG系列礦用重型振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列重型篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。
ZSG系列礦用重型振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優良鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
ZSG系列礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。
減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
ZSG重型篩型號含義
ZSG-10×20
┬ ┬ ┬ ┬
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度
│ │ │
│ │ └────────── 篩面寬度
│ │
│ └───────────- 產品代號
│
└───────────── 振動篩系列代號

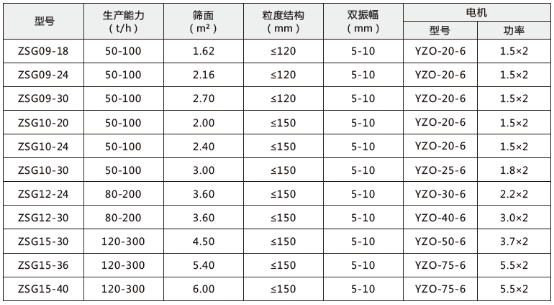

技術參數
說明：此參數僅供用戶選型參考，具體結構及主要技術參數以技術和供貨合同為準。
ZSG重型篩安裝、調試與操作
ZSG系列重型篩機安裝前，應按該機基礎圖施工，予埋地腳螺栓或鋼板。篩機就位安裝好后，應擰緊地腳螺栓。
ZSG系列重型篩兩臺振動電機必須反向旋轉，接線安裝后，可根據生產工藝要求進行調試；根據入篩物料流量調節振動電機的激振力，以便進行入篩物料的分級作業。
ZSG重型篩機配用兩臺振動電機，調試時，應打開每臺振動電機兩端的防護罩，檢查振動電機兩端的偏心塊是否完全重合，如每端兩塊偏心塊完全重合并與另一端對應一致，這時該篩機的生產能力為大，假如需改變生產能力，則可調節振動電機兩端偏心塊的開合角度（兩段應一致），使之得到預期。
ZSG重型篩機啟動前，操作人員必須詳細檢查其各部件是否有相撞或螺栓松動現象，特別是振動電機地腳螺栓是否有松動現象。所有與篩體配置的工藝設施設備，必須采用軟連接，以避免篩機振動影響其它工藝設施的正常工作，然后將兩臺振動電機一端的防護罩打開，按動電器控制箱啟動按鈕。觀察兩振動電機是否反方向旋轉，如果是同方向旋轉，應迅速停車，將其改為反向旋轉。
詳細情況請參考說明書！
詳細情況請參考說明書！
